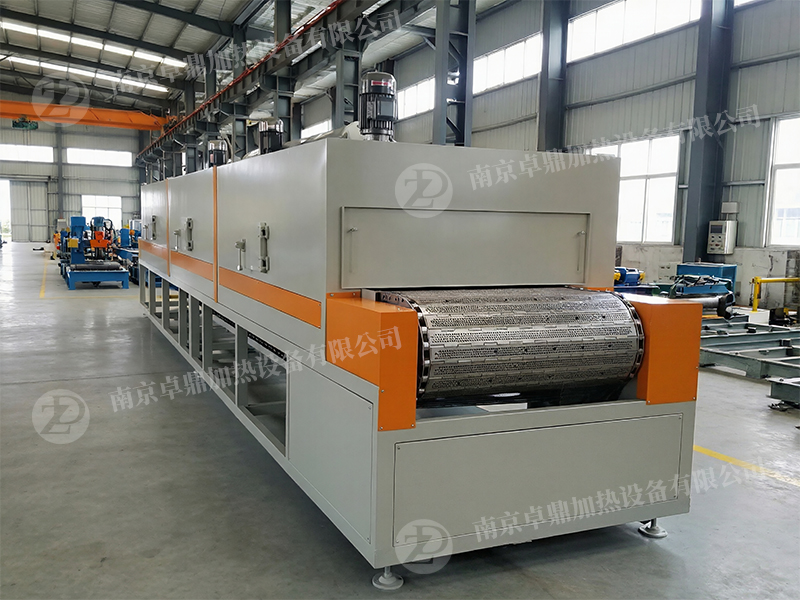

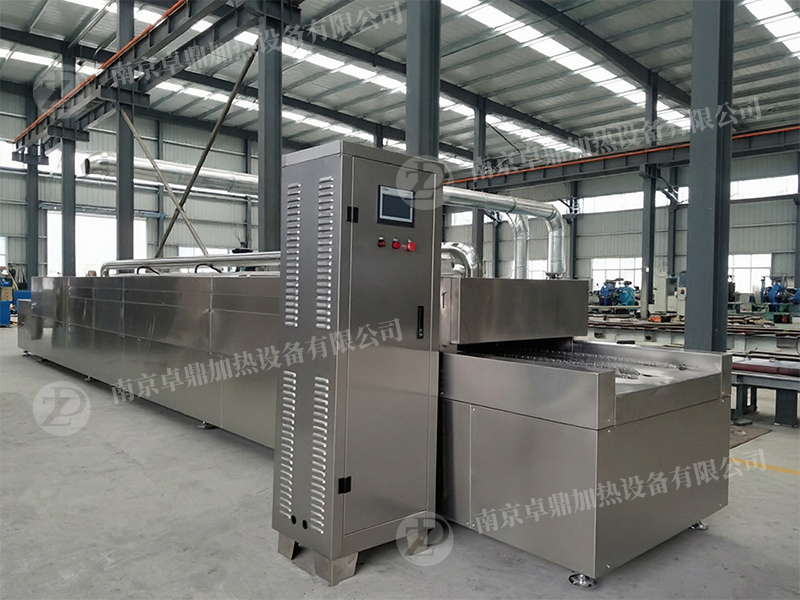

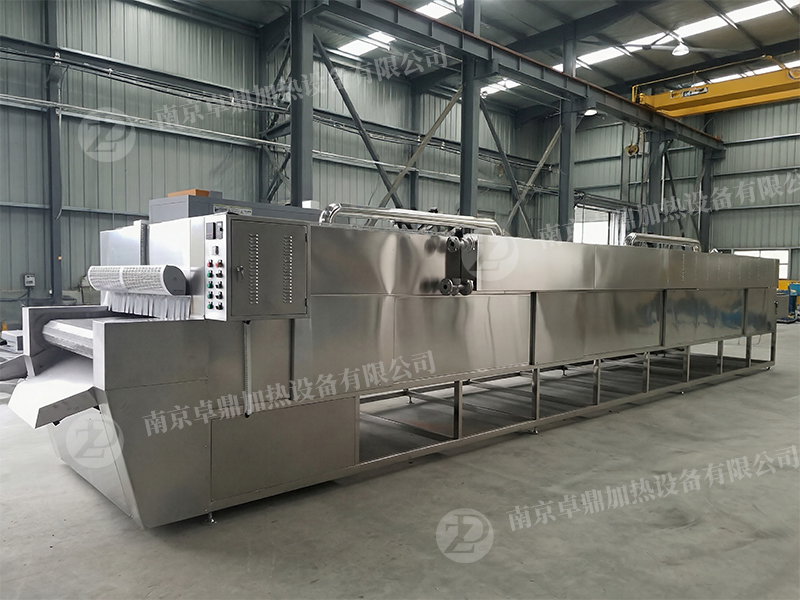

网带式干燥机图片

网带式干燥机产品概念

带式干燥机由若干个独立的单元段组成。每个单元段包括循环风机、加热装置、单独或公用的新鲜空气抽入系统和尾气排出系统。对干燥介质数量、温度、湿度和尾气循环量操作参数,可进行独立控制,从而保证带干机工作的可靠性和操作条件的优化。带干机操作灵活,湿物进料,干燥过程在完全密封的箱体内进行,劳动条件较好,免了粉尘的外泄。



网带式干燥机产品特点

1.物料在带干机上受到的振动和冲击轻微,物料颗粒不易粉化破碎,因此也适用于干燥某些不允许碎裂的物料。
2.带干机不仅供物料干燥,有时还可对物料进行焙烤、烧成或熟化处理操作。
3.带干机结构不复杂,安装方便,能长期运行,发生故障时可进入箱体内部检修,维修方便。



网带式干燥机工作原理

物料由加料器均匀地铺在网带上,网带采用12-60目不锈钢丝网。由传动装置拖动在干燥机内移动。干燥机由若干单元组成,每一单元热风独立循环,部分尾气由专门排湿风机排出,废气由调节阀控制,热气由下往上或由上往下穿过铺在网带上的物料,加热干燥并带走水分。网带缓慢移动,运行速度可根据物料温度自由调节,干燥后的成品连续落入收料器中。上下循环单元根据用户需要可灵活配备,单元数量可根据需要选取。



网带式干燥机结构形式

1.单级带式干燥机:被干燥物料由进料端经加料装置被均匀分布到输带上。输送带通常用穿孔的不锈钢薄板制成,由电机经变速箱带动,可以调速。干燥机箱体内通常分隔成几个单元,以便独立控制运行参数,优化操作。干燥段之间有一隔离段,在此无干燥介质循环。
2.多级带式干燥机:多级带干燥实质上是由数台单级带干机串联组成,其操作原理与单级带干机相同。
3.多层带式干燥机:多层带干机常用于干燥速度要求较低、干燥时间较长,在整个干燥过程中工艺操作条件能保持恒定的场合。层间设置隔板以组织干燥介质的定向流动,使物料干燥均匀。多层带干机占地少,结构简单,广泛使用于干燥谷物类物料。但由于操作中要多次装料和卸料,因此不适用于干燥易粘着输送带及不允许碎裂的物料。
4.冲击式带式干燥机:冲击式带干机适用于干燥织物、烟叶、基材的表面涂层及其他薄片状物料。冲击式带机通常由两条输送带组成。冲击式带机可分隔成单元段进行独立控制。干燥介质增湿后,部分排出,另部分返回掺入新鲜干燥介质后再行循环。



网带式干燥机CAD图

网带式干燥机CAD图



网带式干燥机工作特点

1.性烘干的物料多,且可连续生产干燥,大量减少人工。
2.以调节气量、加热温度、物料停留时间及加料速度以取得最佳的干燥效果。
3.备配制灵活,可使用网带冲洗系统及物料冷却系统。
4.部分空气循环利用,高度节省能源。
5.特的分风装置,使热风分布更加均匀,确保产品品质的一致性。
6.源可采用蒸汽、导热油、电或燃煤(油)热风炉配套。



网带式干燥机技术参数

型号

DW-1.2-8

DW-1.2-10

DW-1.6-8

DW-1.6-10

DW-2-8

DW-2-10

单元数

4

5

4

5

4

5

带宽m

1.2

1.6

2

干燥段长m

8

10

8

10

8

10

辅料厚mm

10-80

使用温度℃

60-130

蒸气压Mpa

0.2-0.8

蒸气耗量kg/h

120-300

150-375

150-375

170-740

180-500

225-600

干燥时间

0.2-1.2

0.25-1.5

0.2-1.2

0.25-1.5

0.2-1.2

0.2-1.5

干燥强度kg水/h

60-160

80-220

75-220

95-220

100-260

120-300

风机总功率Kw

9.9

12.1

9.9

12.1

18.2

22.2

设备总功率Kw

11.4

1.36

11.4

13.6

19.7

23.7

外形尺寸(长×宽×高)

10×1.5×3.15

12×1.5×3.15

10.5×1.91×3.15

12.05×1.91×3.15

10.1×2.33×3.65

12.1×2.33×3.65



以上所列的是网带式干燥机的详细信息,更深入的技术资料,请于我们的工程师联系,公司电话:025-85710008/85710818南京卓鼎加热设备有限公司为您提供优质的网带式干燥机技术和服务;
